Περιγραφή προϊόντος

Καλώδιο κίνησης μεταβλητής συχνότητας BPYJVTP2είναι ένα καλώδιο τροφοδοσίας υψηλής απόδοσης, ειδικά σχεδιασμένο για τη σύνδεση μεταξύ μονάδων μεταβλητής συχνότητας (VFD) και κινητήρων AC. Το καλώδιο υιοθετεί μόνωση XLPE και κατασκευή θήκης PVC, σε συνδυασμό με ένα σύστημα διπλής θωράκισης που αποτελείται από περιέλιξη χάλκινου σύρματος και περιτύλιξη χάλκινης ταινίας, παρέχοντας εξαιρετική ηλεκτρομαγνητική συμβατότητα (EMC), ανώτερη ικανότητα κατά-παρεμβολών και αξιόπιστη μετάδοση ισχύος σε συστήματα με μετατροπέα-.

Χρησιμοποιείται ευρέως στον βιομηχανικό αυτοματισμό, τη μεταλλουργία, την εξόρυξη, τα πετροχημικά εργοστάσια, τα σιδηροδρομικά συστήματα, τις εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας και άλλες εφαρμογές που απαιτούν μεταβλητό- έλεγχο κινητήρα.

Ονομασία

Κώδικας	Περιγραφή
BP	Καλώδιο κίνησης μεταβλητής συχνότητας
YJ	Μόνωση XLPE (Σταυρός-Συνδεδεμένο πολυαιθυλένιο).
V	Θήκη PVC
T	Ασπίδα περιέλιξης χάλκινου σύρματος
P2	Ασπίδα ταινίας χαλκού

BPYJVTP2σημαίνει:

Καλώδιο μετάδοσης κίνησης μεταβλητής συχνότητας με διπλή θωρακισμένη ταινία χάλκινου αγωγού XLPE με μόνωση από PVC με επένδυση χάλκινου σύρματος και ταινία χαλκού

Κατασκευή

Αγωγός

Εύκαμπτος χάλκινος αγωγός κλώνου κλάσης 5.

Μόνωση

Μόνωση{0}}διασταυρωμένου πολυαιθυλενίου (XLPE).

Πλήρωση

Μη-υγροσκοπικά πληρωτικά για να διασφαλιστεί η στρογγυλότητα του καλωδίου και η μηχανική σταθερότητα.

Θωράκιση

Θωράκιση περιέλιξης χάλκινου σύρματος
Ασπίδα περιτύλιξης χάλκινης ταινίας
Η δομή διπλής-θωράκισης παρέχει βελτιωμένη προστασία από ηλεκτρομαγνητικές παρεμβολές και θόρυβο υψηλής-συχνότητας που δημιουργείται από συστήματα μετατροπέα.

Εξωτερική Θήκη

Εξωτερική θήκη PVC με εξαιρετική μηχανική αντοχή, αντοχή στην υγρασία και αντοχή στην τριβή.

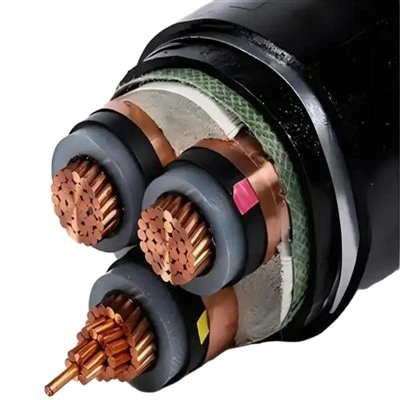

Δομή καλωδίου

Εξωτερική θήκη PVC

↓

Ασπίδα ταινίας χαλκού

↓

Ασπίδα περιέλιξης χάλκινου σύρματος

↓

Γεμιστικό

↓

Μόνωση XLPE

↓

Εύκαμπτος Χάλκινος Αγωγός

Τεχνικές Παράμετροι

Είδος	Προσδιορισμός
Ονομαστική τάση	0,6/1 kV
Υλικό αγωγού	Εύκαμπτος Χαλκός, Κατηγορία 5
Μονωτικό Υλικό	XLPE
Τύπος θωράκισης	Περιέλιξη χάλκινου σύρματος + Ταινία χαλκού Διπλή θωράκιση
Εξωτερική Θήκη	PVC
Μέγιστη θερμοκρασία λειτουργίας	90 μοίρες
Βραχυκύκλωμα-Θερμοκρασία	250 μοίρες (Μέγ. 5 δευτερόλεπτα)
Θερμοκρασία εγκατάστασης	Μεγαλύτερο ή ίσο με 0 μοίρες
Ελάχιστη θερμοκρασία περιβάλλοντος	-10 βαθμοί
Ελάχιστη ακτίνα κάμψης	Μεγαλύτερη ή ίση με 15 × Διάμετρος καλωδίου

Χαρακτηριστικά

Εξαιρετική Ηλεκτρομαγνητική Συμβατότητα (EMC)
Το σύστημα διπλής θωράκισης καταστέλλει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές (EMI) και τις παρεμβολές ραδιοσυχνοτήτων (RFI).

Ανώτερη απόδοση κατά-Παρεμβολών
Μειώνει τα ρεύματα συνήθους-λειτουργίας, τις αρμονικές παρεμβολές και τον ηλεκτρικό θόρυβο που δημιουργούνται από τις εξόδους του μετατροπέα.

Αντίσταση υψηλής παλμικής τάσης
Σχεδιασμένο για να αντέχει τις τάσεις παλμών υψηλής-συχνότητας που δημιουργούνται από σύγχρονες μονάδες μεταβλητής συχνότητας βασισμένες σε IGBT-.

Χαμηλή αντίσταση μεταφοράς
Εξασφαλίζει σταθερή μετάδοση ισχύος και ελαχιστοποιεί τις ηλεκτρομαγνητικές διαταραχές.

Σχεδιασμός χαμηλής χωρητικότητας
Μειώνει τις απώλειες μετάδοσης και βελτιώνει την απόδοση του συστήματος.

Μεγάλη διάρκεια ζωής
Η μόνωση XLPE παρέχει εξαιρετική θερμική σταθερότητα, αντοχή στη γήρανση και μηχανική απόδοση.

Βελτιωμένη προστασία εξοπλισμού
Βοηθά στην προστασία των κινητήρων, των αισθητήρων, των συστημάτων ελέγχου και του εξοπλισμού επικοινωνίας από ηλεκτρικές παρεμβολές που προκαλούνται από-μετατροπείς.

Εφαρμογές

Τα καλώδια BPYJVTP2 VFD είναι κατάλληλα για:

Συστήματα κίνησης μεταβλητής συχνότητας (VFD).
Συνδέσεις τροφοδοσίας κινητήρα AC
Εξοπλισμός Βιομηχανικού Αυτοματισμού
Μεταλλουργικά Εργοστάσια
Χαλυβουργεία
Εξοπλισμός Μεταλλείων
Πετροχημικές Εγκαταστάσεις
Εγκαταστάσεις Επεξεργασίας Νερού
Συστήματα ελέγχου αντλιών και ανεμιστήρων
Χαρτοποιία
Μηχανήματα Κλωστοϋφαντουργίας
Συστήματα Σιδηροδρομικών Μεταφορών
Μεταποιητικές Γραμμές Παραγωγής
Εγκαταστάσεις Παραγωγής Ηλεκτρικής Ενέργειας

Συνιστάται ιδιαίτερα για εγκαταστάσεις που απαιτούν υψηλή απόδοση ΗΜΣ και αυστηρό έλεγχο ηλεκτρομαγνητικών παρεμβολών.

Τυπικές προδιαγραφές

3 × 1,5 mm²
3 × 2,5 mm²
3 × 4 mm²
3 × 6 mm²
3 × 10 mm²
3 × 16 mm²
3 × 25 mm²
3 × 35 mm²
3 × 50 mm²
3 × 70 mm²
3 × 95 mm²
3 × 120 mm²
3 × 150 mm²
3 × 185 mm²
3 × 240 mm²

Προσαρμοσμένα μεγέθη αγωγών και κατασκευές καλωδίων είναι διαθέσιμα κατόπιν αιτήματος.

Πρότυπα

Κατασκευάζεται σύμφωνα με:

IEC 60502
IEC 60228
IEC 60332-1
GB/T 12706

Άλλα διεθνή πρότυπα μπορούν να παρέχονται κατόπιν αιτήματος του πελάτη.
